KISA CEVAP
Önce koruma işlevini, sonra cihaz tipini belirleyin.
Kaçak akım koruma cihazı seçiminde yalnızca “30 mA mı, 300 mA mı?” sorusu yeterli değildir. Cihazın RCCB, RCBO veya röle+toroid yapısında olması; algılayacağı artık akım dalga biçimi; anma akımı, kutup sayısı ve sistemdeki aşırı akım koruması birlikte kontrol edilir.

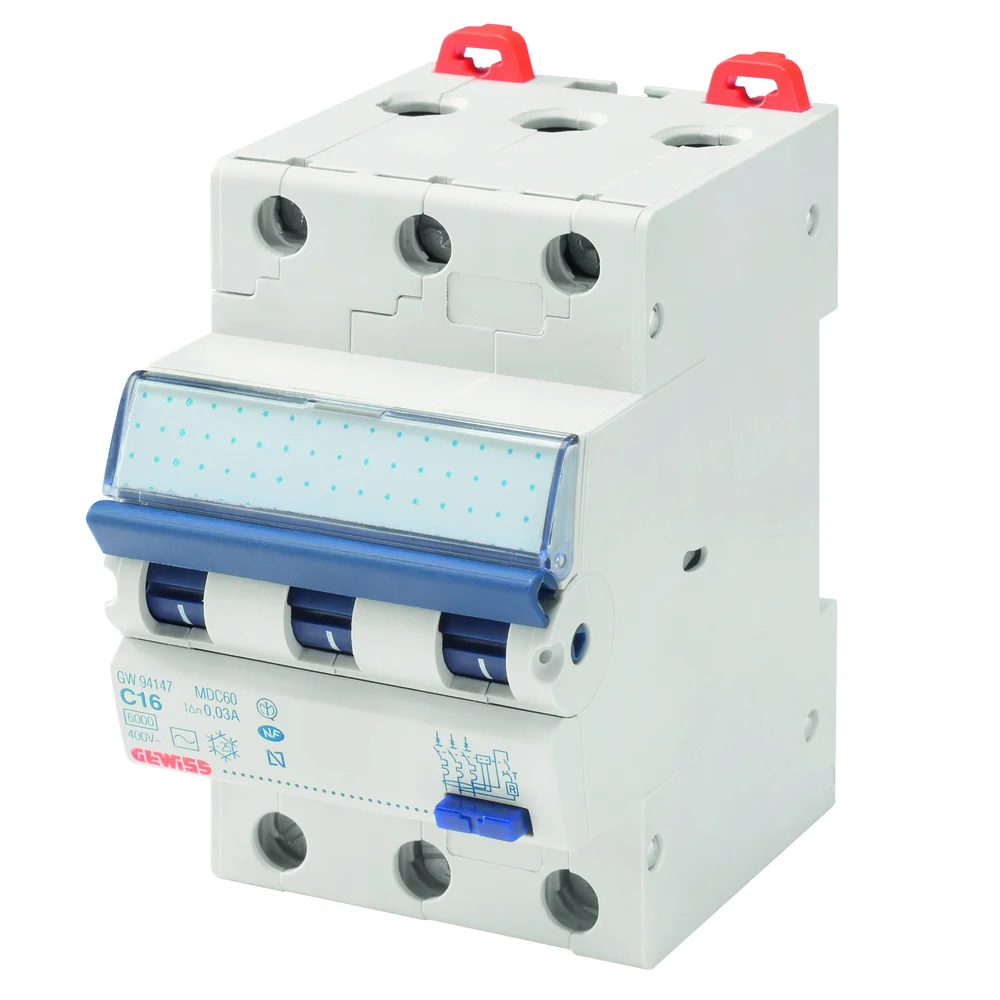

Sigma resmî RCBO sayfası A ve AC tipleri ile 30 mA ve 300 mA seçeneklerini listeler. Gewiss 90 RCD ailesi ise AC, A, F ve B dahil farklı artık akım tipleri için ürün grupları sunar. Kesin ürün kodu ve teknik değerler, sipariş tarihinde güncel üretici dokümanından doğrulanmalıdır.
Bu sayfa ön seçim ve teklif hazırlığı içindir. Nihai cihaz tipi, eşik, koordinasyon ve bağlantı düzeni yetkili elektrik mühendisi tarafından yürürlükteki proje ve standartlara göre belirlenmelidir. Montaj üretici şeması uyarınca yetkili uzman tarafından yapılmalıdır.
CİHAZ TİPLERİ
Aynı adla anılan
üç farklı çözüm.
Teklifte ürün adını değil, gereken koruma işlevini açıkça yazmak yanlış eşleşmeleri azaltır.
Kaçak akım koruma şalteri
Kaçak akım koruma işlevi sağlar. Aşırı yük ve kısa devre koruması, uygun ayrı koruma cihazıyla birlikte projelendirilir.
Kontrol:Anma akımı · kutup · tip · IΔnAşırı akım korumalı kaçak akım cihazı
Kaçak akım korumasını aşırı yük ve kısa devre korumasıyla tek gövdede birleştirir.
Kontrol:Akım · kutup · eğri · kA · tip · IΔnİzleme ve açtırma düzeni
Endüstriyel ve daha büyük dağıtım düzenlerinde röle, toroidal akım trafosu ve açtırma elemanı proje olarak birlikte değerlendirilir.
Kontrol:Eşik · gecikme · toroid · açtırma devresiSEÇİM KRİTERLERİ
Yedi bilgiyi aynı
ürün kodunda doğrulayın.
Anma akımı ile artık akım hassasiyeti farklı değerlerdir. Etiketteki her bilgi ayrı bir teknik soruya cevap verir.
| Kontrol | Ne belirlenir? | Neden önemlidir? |
|---|---|---|
| 1. Koruma işlevi | RCCB, RCBO veya röle+toroid çözümü. | Kaçak akımla birlikte aşırı yük ve kısa devre korumasının aynı cihazda bulunup bulunmayacağını belirler. |
| 2. Anma akımı ve kutup | Hat akımı, faz yapısı ve nötrün anahtarlanma gereksinimi. | Cihazın devre ve anahtarlama düzeniyle uyumunu sağlar. |
| 3. IΔn | Anma artık çalışma akımı; kullanım amacına ve proje şartlarına göre seçilen eşik. | Anma akımıyla karıştırılması yanlış ürün seçimine yol açar. Kesin değer ilgili proje ve mevzuatla doğrulanır. |
| 4. Artık akım tipi | AC, A, F veya B gibi algılama tipi. | Elektronik devre, invertör ve doğru akım bileşeni içeren yüklerde uygun algılama tipinin seçilmesini sağlar. |
| 5. Aşırı akım verileri | RCBO için açma eğrisi ve kısa devre kesme kapasitesi. | Yük karakteri ve kurulum noktasındaki hesaplanan kısa devre seviyesiyle eşleşmelidir. |
| 6. Seçicilik ve süreklilik | Üst-alt koruma düzeni, gecikme veya darbeye dayanım seçenekleri. | Arızanın mümkün olan en dar bölümde ayrılmasına ve gereksiz açmaların azaltılmasına yardım eder. |
| 7. Koşullar ve belge | Sıcaklık, montaj, aksesuar, standart ve ürün koduna ait veri sayfası. | Seri adı benzer olsa bile teknik kapsamın doğru model için doğrulanmasını sağlar. |
ARTIK AKIM TİPLERİ
AC, A, F ve B
aynı yükü tarif etmez.
Aşağıdaki özet, Gewiss 90 RCD resmî seri açıklamasındaki dalga biçimi ayrımını sadeleştirir. Kesin uygulama üreticinin teknik tablosundan doğrulanır.
Sinüzoidal AC
Sinüzoidal alternatif artık akımın söz konusu olduğu uygulamalar için tanımlanan tip.
AC + darbeli DC
Elektronik cihazların oluşturabileceği değişken tek yönlü, darbeli bileşenlerin dikkate alındığı tip.
Değişken frekans
İnvertörlü yüklerden kaynaklanabilen değişken frekanslı artık akımlara yönelik tip.
DC bileşeni
Düz doğru akım bileşenlerinin de değerlendirilmesi gereken uygulamalara yönelik tip.
UYGULAMA AKIŞI
Tekliften kesin koda dört adım.
- 01
Devre ve yük bilgisini toplayın
Sistem gerilimi, faz yapısı, yük tipi, anma akımı, pano konumu ve varsa tek hat şemasını hazırlayın.
- 02
Koruma kapsamını ayırın
Yalnızca kaçak akım işlevi mi, birleşik aşırı akım koruması mı, yoksa röle+toroid çözümü mü gerektiğini belirleyin.
- 03
Tip ve koordinasyonu doğrulayın
Yükün elektronik/invertör yapısı, üst-alt koruma düzeni ve hizmet sürekliliği ihtiyacını üretici verisiyle karşılaştırın.
- 04
Ürün kodu ve belgeyi eşleştirin
Kutup, In, IΔn, tip, eğri, kesme kapasitesi ve aksesuarların aynı güncel ürün kodunda bulunduğunu kontrol edin.
SIK YAPILAN HATALAR
Benzer terimler,
farklı koruma işlevleri.
Ürün kodu vermeden önce işlev, tip ve teknik değerleri ayrı ayrı kontrol edin.
RCCB’yi aşırı akım koruması sanmak
RCCB seçildiğinde devrenin aşırı yük ve kısa devre koruması ayrıca doğrulanmalıdır.
In ile IΔn’yi karıştırmak
Amper cinsinden anma akımı ve miliamper cinsinden anma artık çalışma akımı farklı teknik değerlerdir.
Yük yapısını görmeden tip seçmek
Elektronik devre, sürücü ve invertörler uygun artık akım tipini etkileyebilir.
Tek etikete göre karar vermek
Seçicilik, ortam, kesme kapasitesi, bağlantı ve aksesuarlar güncel ürün veri sayfasıyla birlikte incelenmelidir.
Gereksiz açmayı yalnızca cihaz arızası sanmak
Toplam kaçaklar, devre dağılımı, yük davranışı ve tesisat koşulları proje kapsamında değerlendirilmelidir.
Kurumsal belgeyi ürün sertifikası saymak
ISO yönetim sistemi belgesi ile belirli ürün koduna ait uygunluk veya test belgesi aynı kapsamda değildir.
SIK SORULANLAR
Teklif öncesi kısa cevaplar.
RCCB aşırı yük ve kısa devre koruması sağlar mı?
RCCB kaçak akım koruma işlevine odaklanır. Aşırı yük ve kısa devre koruması ayrıca projelendirilmelidir. RCBO ise bu işlevleri kaçak akım korumasıyla tek cihazda birleştirir.
RCBO nedir?
RCBO, kaçak akım koruması ile aşırı yük ve kısa devre korumasını aynı cihazda birleştiren koruma elemanıdır. Kesin model; akım, kutup, açma eğrisi, kesme kapasitesi, tip ve hassasiyet bilgileriyle seçilir.
AC, A, F ve B tipi arasındaki fark nedir?
Tipler cihazın algılamak üzere tasarlandığı artık akım dalga biçimlerini ifade eder. Yükteki elektronik devreler, invertörler ve doğru akım bileşenleri dikkate alınarak üreticinin güncel teknik dokümanındaki uygun tip seçilmelidir.
IΔn ne anlama gelir?
IΔn, cihazın anma artık çalışma akımıdır. Bu değer cihazın anma akımıyla karıştırılmamalı; kullanım amacı ve yürürlükteki proje şartlarıyla birlikte değerlendirilmelidir.
Teklif için hangi bilgileri göndermeliyim?
Uygulama türü, sistem gerilimi, faz yapısı, anma akımı, kutup sayısı, istenen cihaz tipi, IΔn, yük karakteri, adet ve varsa mevcut ürün kodu ile tek hat şemasını paylaşın.
DOĞRULANMIŞ KAYNAKLAR
Sigma ve Gewiss resmî teknik kaynakları.
Seriler ve teknik değerler güncellenebilir. Son ürün seçimi ve belge talebi için bağlantı verilen resmî kaynakları kullanın.
